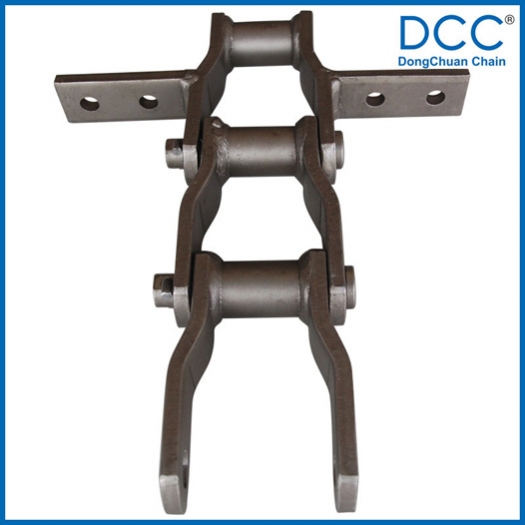

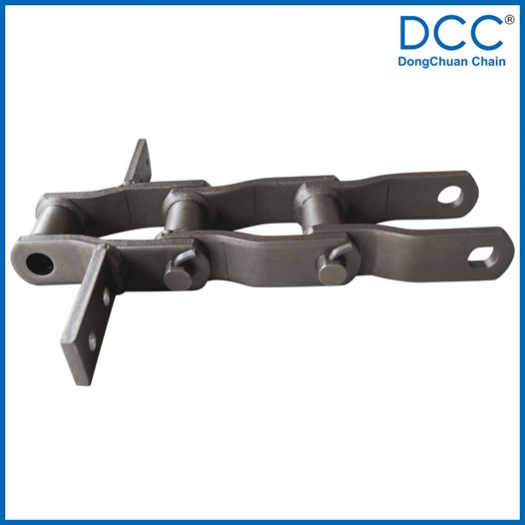

糧機刮板鏈(焊接鏈)
http://m.1weiart.com/uploadfiles/211.149.195.244/webid148/source/201507/20310.jpg
  • 糧機刮板鏈(焊接鏈)

  •   東傳全國咨詢熱線:
  • 0519-88710908
  • 在線咨詢
    • 糧機刮板鏈(焊接鏈)
    • 糧機刮板鏈(焊接鏈)
詳細描述:

糧機刮板鏈(焊接鏈)


焊接彎板鏈在糧食機械行業也得到廣泛的應用,就是糧機刮板鏈,又叫做糧機焊接鏈。焊接鏈主要適用于有強烈沖擊、物料磨損以及含有大量粉塵的較差工作環境,并在低速工況下承載。


該種鏈條是由相同的彎板鏈節鉸接連成整鏈,因此它不需要過渡鏈節,一掛整鏈的鏈節數可以是偶數,也可以是奇數。鏈條的套筒和鏈板的聯接是采用焊接的工藝,結構簡單,而卻使得鏈條更具耐用性。


為了提高鏈條的品質和使用周期,我們采用了全自動焊接機器人對套筒和鏈板進行焊接,保證了焊接工藝的統一性和穩定性,并按世界頂級鏈條廠的焊接標準檢驗焊后的鏈節,同時,按照5%的抽檢比例對焊后的鏈節進行破壞性的試驗,確保每個鏈節焊后的質量得到保證。針對鏈條的銷軸,我們采用月牙形的高頻處理,使銷軸在提高耐磨性的前提下強度更高。

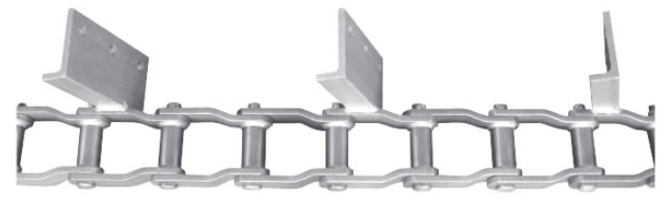

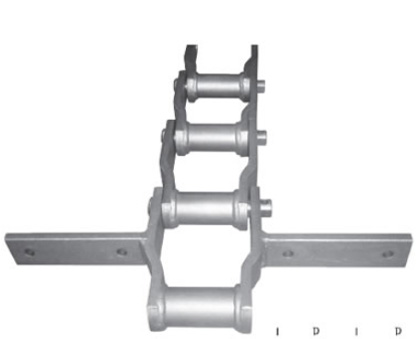

 糧機刮板鏈(焊接鏈)

Technical Specifications

Chain No.Pitch P (mm)Outer diameter of bushing d1 (mm)Diameter of pin d2 (max) (mm)Height of sidebar h2 (max) (mm)Inner width between small ends b1 (mm)Outer width between small ends b2 (mm)Thickness of sidebar T (mm)Dimension of scraperTensile strength Q (min) (KN)
L1 (mm)L2 (mm)L3 (mm)D (mm)
DC200-178.126.9714.3531.838.157.4611015017010132
DC250-178.126.9714.3531.838.157.4613018022010132
WH8278.125.414.293231.8576.415523526514100.1
DC400.0178.125.414.293231.8576.416032035014100.1
DC315.01101.636.519.0538.141.2869.99.516523526514300
DC320-1101.631.7519.0538.141.2866.9815019027012300
DC40W.01101.636.519.0538.141.2869.99.517028031014300
DC400-1101.631.7519.0538.141.2869.99.517029033012300
DC500-1153.6744.4525.450.85991.21023037043014356
DC500-1-A153.6744.4525.450.866981023037043014356
DC500×254-1153.6744.4525.450.85991.21022437443414356
WH132-498153.6744.4525.0550.876.2111.812.7201.4441.449813378.1
DC630-1153.6744.4525.450.866981023050056014356
DC660×254-1153.6744.4525.450.8661021222453459414511
DC630×254-1153.6744.4525.450.8661021222450456414511
DC800-1153.6744.4525.450.86810412230450/67073014511
DC800×356-1153.6744.4528.75607310912226450/67473414543
DC1016-1153.6744.4528.75607310912230560/89095014543

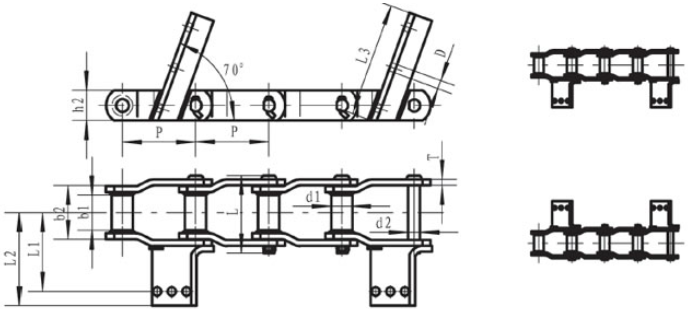

Chain No.Pitch P (mm)Outer diameter of bushing d1 (mm)Diameter of pin d2 (max) (mm)Height of sidebar h2 (max) (mm)Inner width between small ends b1 (mm)Outer width between small ends b2 (mm)Thickness of sidebar T (mm)Dimension of scraperTensile strength Q (min) (KN)
L1 (mm)L2 (mm)L3 (mm)D (mm)
DC400×203-1101.631.7519.0538.141.2869.99.515429433412300
WH130×400153.6744.4525.250.876.2111.812.723035040014378.1
DC500×254153.6744.4525.450.85991.21022437443414356
DC630×254153.6744.4525.450.8661021222450456414511
DC660×254153.6744.4525.450.8661021222453459413511
DC762×254153.6744.4528.7550.8731091222663669614543
DC800×254153.6744.4528.75607310912226450/67473414543
DC1016-1153.6744.4528.75607310912230560/89095014543

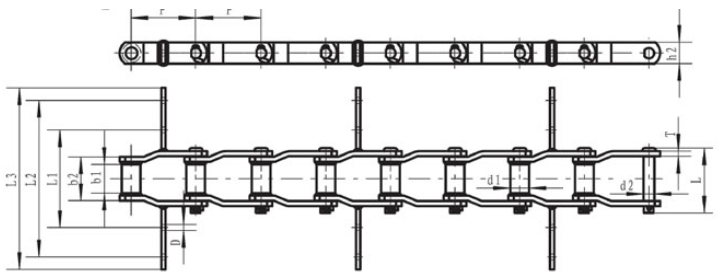

Chain No.Pitch P (mm)Outer diameter of bushing d1 (mm)Diameter of pin d2 (max) (mm)Height of sidebar h2 (max) (mm)Inner width between small ends b1 (mm)Outer width between small ends b2 (mm)Thickness of sidebar T (mm)Dimension of scraperTensile strength Q (min) (KN)
L1 (mm)L2 (mm)L3 (mm)D (mm)
WH150153.6744.4528.5763.573111.7612.7163.4193.424018542



Related Names
Drag Conveyor Chain | Mild Steel Chain | Grain Handling Machine Chain
